Высокочастотные разъемы СР-50
(информация сборная, возможны неточности)

06 Jun 2008

СР-50-1
СР-50-2
СР-50-3
Розетка приборно-кабельная c байонетным соединением 9.5 мм

СР-50-5
Вилка кабельная прямая c байонетным соединением 9.5 мм

СР-50-7
СР-50-73

Розетка приборная прямая c байонетным соединением 9.5 мм

СР-50-10
Розетка приборная угловая с байонетным соединением 16.5 мм

СР-50-12
Розетка приборная угловая c байонетным соединением 9.5 мм

СР-50-33
CP-50-74
CP-50-76
Вилка кабельная прямая c байонетным соединением 9.5 мм

СР-50-34
CP-50-81
Вилка кабельная угловая c байонетным соединением 9.5 мм

СР-50-52
Розетка приборно-кабельная с байонетным соединением 16.5 мм

СР-50-53
СР-50-36
Розетка приборно-кабельная с байонетным соединением 16.5 мм.Ответные части: СР50-58,61,64

СР-50-58
CP-50-64
CP-50-68
Вилка кабельная прямая с байонетным соединением 16.5 мм

СР-50-61
СР-50-35
Вилка кабельная угловая с байонетным соединением 16.5 мм
СР-50-63
Розетка приборно-кабельная с байонетным соединением 16.5мм. Ответные части: СР50-58,61,64
CP-50-65
Розетка приборная с байонетным соединением 16.5 мм. Ответные части: СР50-58,64,61.

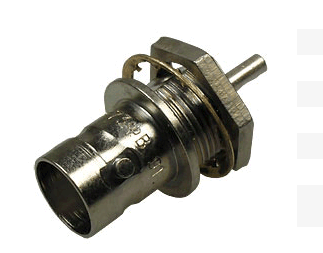

CP-50-73


Розетка приборная прямая c байонетным соединением 9.5 мм.Ответные части: СР50-33,34,74,76

CP-50-74
СР-50-33

Вилка кабельная прямая c байонетным соединением 9.5 мм
СР-50-75
Переход (гнездо-гнездо) c байонетным соединением 9.5 мм. Ответные части: СР50-33,34,74,76
CP-50-83
Розетка приборно-кабельная c байонетным соединением 9.5 мм
CP-50-94
Тройник с байонетным соединением 16.5 мм.
CP-50-95
Тройник c байонетным соединением 9.5 мм
CP-50-112

СР-50-130
СР-50-831
СР-50-164
СР-50-811
СР-50-301
СР-50-171
СР-50-357
СР-50-358

Вилка кабельная прямая с резьбовым соединением М18х1

CP-50-131
CP-50-163
CP-50-170
CP-50-300
CP-50-365
CP-50-366
CP-50-812
CP-50-832

Розетка приборно-кабельная с резьбовым соединением М18х1
CP-50-135
CP-50-150

CP-50-153
Розетка приборная угловая с резьбовым соединением М18х1

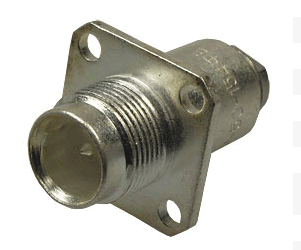

CP-50-154
СР-50-156
СР-50-168

Диаметр резбы М10 Длина 30-35 мм Ширина 18-24 мм. Ответные части: СР50-155,157,159,169,815(ФВ).
CP-50-155
Диаметр резбы М10 Длина 31-40 мм Ширина 14-17 мм


СР-50-157
СР-50-159
СР-50-169

Диаметр резбы М10 Длина 31-40 мм Ширина 14-17 мм
СР-50-160
Ответные части: СР50-155,157,159,169,815(ФВ).

СР-50-161
СР-50-186

Вилка приборно-кабельная с резьбовым соединением М18х1
CP-50-162
Переход прямой (гнездо-гнездо) с резьбовым соединением М18х1

СР-50-163
СР-50-170

Ответные части: СР50-164,171,811,161,186,813

CP-50-164
CP-50-171
CP-50-165
Розетка приборная с резьбовым соединением М18х1
CP-50-183
Розетка приборно-кабельная с резьбовым соединением М18х1

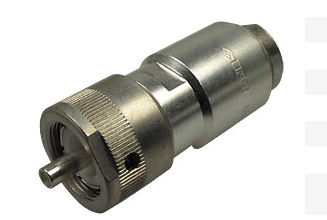

CP-50-184
Вилка кабельная прямая с резьбовым соединением М18х1
CP-50-189
Переход прямой (гнездо-врубное гн.)
CP-50-194
Тройник с резьбовым соединением М18х1
СР-50-267
Диаметр М5. Ответные части: СР50-275,276,287,288;
СР-50-272
Розетка приборно-кабельная с резьбовым соединением ("N"-коннектор)

СР-50-275
СР-50-276
Диаметр М5

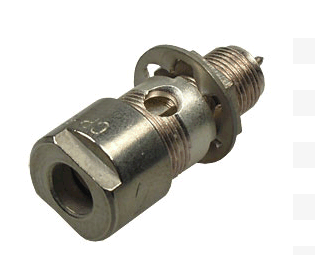

СР-50-281
СР-50-282
Диаметр М5. Ответные части: СР50-275,276,287,288.

СР-50-287
СР-50-288
Диаметр М5
СР-50-293

СРГ-50-312
Розетка приборная с резьбовым соединением М18х1, герметизированная
СР-50-345

СР-50-344
Вилка приборно-кабельная с резьбовым соединением М18х1
СРГ-50-405
Переход прямой (гнездо-врубной штырь) с резьбовым соединением М18х1
СРГ-50-406
Переход прямой (вруб. гн.-вруб. гн.) с резьбовым соединением М18х1
СР-50-664
СР-50-665
СР-50-669
СР-50-670
соединители радиочастотные коаксиальные негерметичные состоят из кабельных вилки и розетки
СР-50-723

СР-50-724

СР-50-725

СР-50-726

СР-50-727

СРГ-50-751

СР-50-757
Вилка кабельная прямая с резьбовым соединением М18х1
СР-50-814


Источники информации - наличие, Интернет и конкретные сайты:
www.symmetron.ru
www.deltel.ru
www.mobilradio.ru
www.uzes-iset.ru
www.platan.ru

Дополнительная информация из справочника "Электрические соединители", В.Ф.Лярский, О.Б.Мурадян, "Радио и связь" 1988г.: архив (archive) 4Мb или просмотр (view)
