GK-11P
POWER TETRODE
The GK-11P power tetrode is used for amplifying RF signals, including single-sideband ones, in common-grid or common-cathode circuits, in stationary RF equipment.
GENERAL
Cathode: directly heated, carbonized thoriated tungsten.
Envelope: metal-ceramic.
Cooling: forced (evaporation for anode, air for envelope).

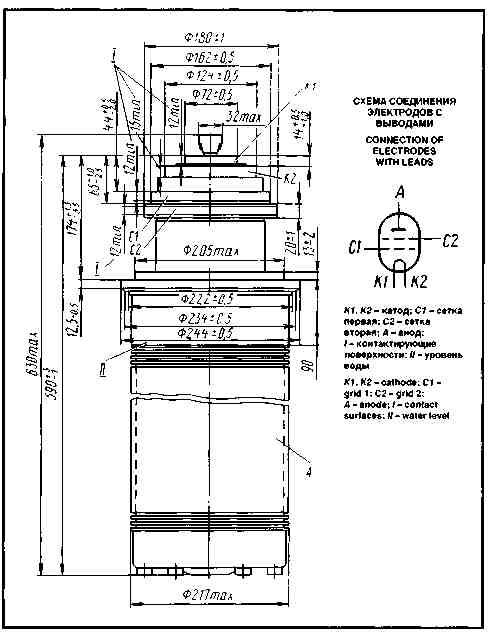

Height: at most 630 mm.
Diameter: at most 244 mm.
Mass: at most 45 kg.
OPERATING ENVIRONMENTAL CONDITIONS | |
Ambient temperature, °C | -10 to +55 |
Relative humidity at up to +25 °C, % | 98 |
BASIC DATA Electrical Parameters |
|
Filament voltage (AC or DC), V | 22 |
Filament current, A | 300-340 |
Mutual conductance (at anode voltage 2 kV, grid 2 voltage 1.5 kV, anode currents 15 and 25 A), mA/V | 180-230 |
Gain coefficient (at anode voltage 2 kV, grid 2 voltages 1.5 kV and 1.0 kV, anode current 15 A) | 5-8 |
Anode current (at anode voltage 2 kV and grid 2 peak voltage, 1.5 kV), A, at least | 38 |
Negative bias voltage (at anode voltage 10 kV, grid 2 voltage 1.5 kV, anode current 5.5 A), V (absolute value) | 220-300 |
Negative cutoff voltage (at anode voltage 10 kV, grid 2 voltage 1.5 kV, anode current 0.5 A), V (absolute value), at most | 420 |
Interelectrode capacitance, pF, max.: | |
input | 780 |
output | 120 |
transfer | 7 |
Output power, kW, min.: | |
at 30 MHz with anode voltage 15 kV, grid 2 voltage 1.0 kV, filament voltage 22 V | 250 |
during single-sideband signal amplification at relative level of 3rd-order combination components not worse than -36 dB and relative level of 5th-order combination components not worse than -40 dB, at 30 MHz with anode voltage 12 kV, grid 2 voltage 1.5 kV, filament voltage 22 V (peak value) | 90 |
Limit Operating Values | |
Filament voltage (AC or DC), V | 21-23 |
Anode voltage (DC), kV | 15 |
Grid 2 voltage (DC), kV | 2 |
Negative instantaneous grid 1 voltage (absolute value), kV | 1 |
Filament starting current, A | 520 |
Anode current (DC component under class  conditions), A | 45 |
Dissipation, kW: | |
anode | 120 |
grid 2 | 3 |
grid 1 | 1.5 |
Operating frequency, MHz | 30 |
Temperature at the hottest point of envelope, °C | 175 |

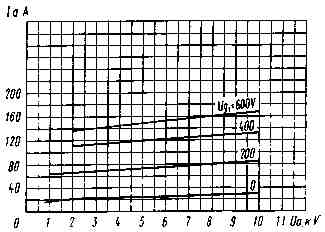

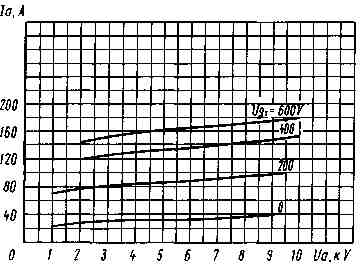

Averaged Anode Characteristic Curves:
Uf = 22V; Ug2 = 750 V

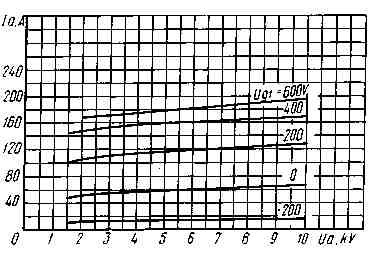

Averaged Characteristics Curves:
Uf = 22V; Ug2 = 1,500V
Averaged Anode Characteristic Curves:
Uf = 22V; Ug2 = 1,000V

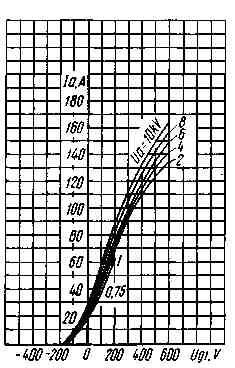

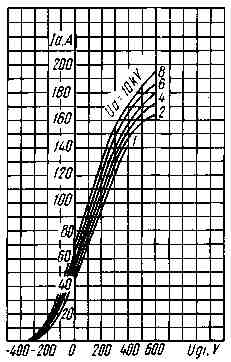

Averaged Anode-Grid Characteristic Curves:
Uf = 22V; Ug2 = 750 V

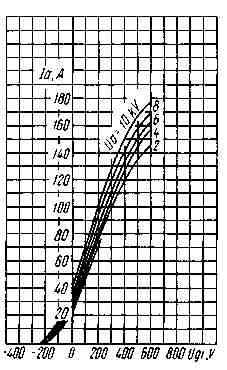

Averaged Anode-Grid Characteristic Curves:
Uf = 22V; Ug2 = 1,000V
Averaged Anode-Grid Characteristic Curves:
Uf = 22V; Ug2 = 1.500V

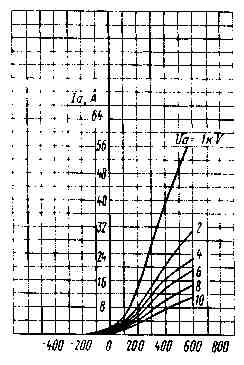

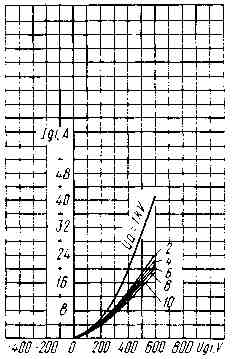

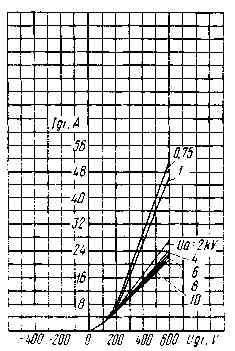

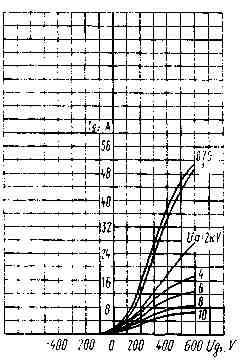

Averaged Grid Characteristic Curves:
Uf = 22 V; Ug2 = 750 V
Averaged Grid Characteristic Curves:
Uf = 22V; Ug2 = 1.000V
Averaged Grid Characteristic Curves:
Uf = 22V; Ug2 = 1,500V

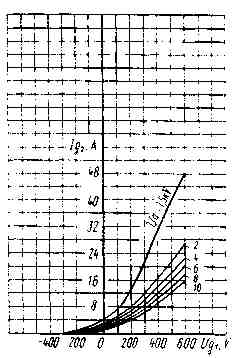

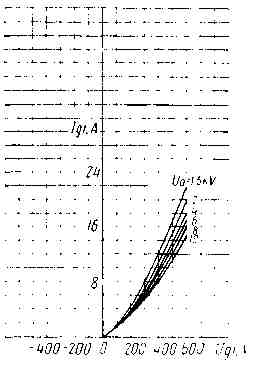

Averaged Grid 2 Characteristic Curves:
Uf = 22V; Ug2 = 750V
Averaged Grid 2 Characteristic Curves:
Uf = 22V; Ug2 = 1,000V
Averaged Grid 2 Characteristic Curves:
Uf = 22V; Ug2 = 1,500V

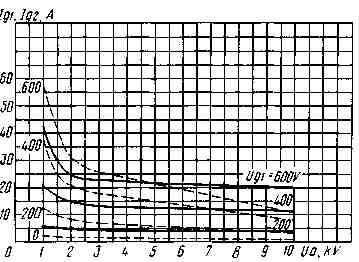

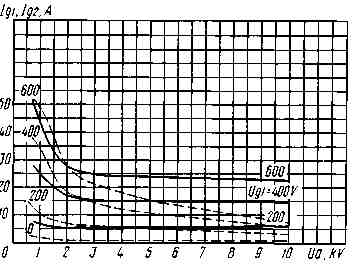

Averaged Characteristic Curves:
Uf = 22V; Ug2 = 750V
_____ grid 1-anode;
_ _ _ _ grid 2-anode
Averaged Characteristic Curves:
Uf = 22V; Ug2 = 1,000V
_____ grid 1-anode;
_ _ _ _ grid 2-anode
Averaged Characteristic Curves:
Uf = 22V; Ug2 = 1,500V
_____ grid 1-anode;
_ _ _ _ grid 2-anode
