Интерфейс для трансиверов YAESU.

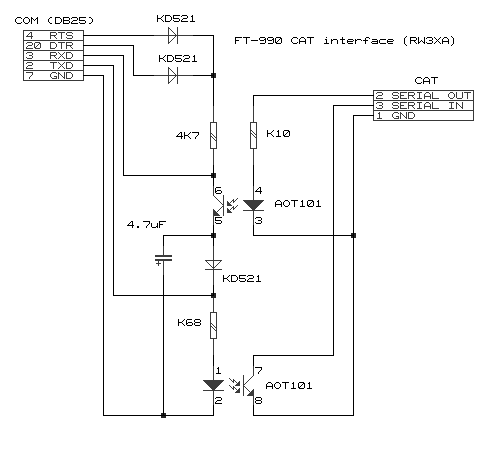

CAT

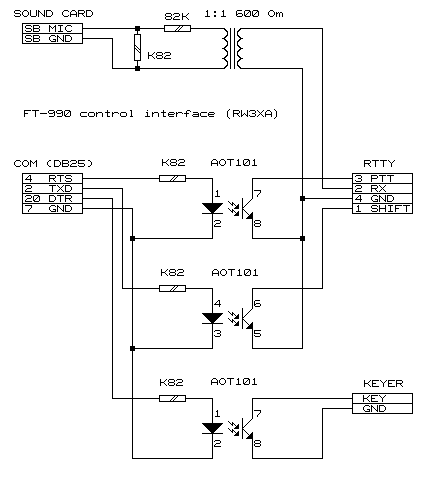

и PTT/CW/RTTY/PSK интерфейсы для управления трансивером YAESU FT-990 от компьютера. Отличия и достоинства: полная гальваническая (опто) развязка и отсутствие дополнительного питания. Интерфейсы подключаются к двум COM портам компьютера и собраны в корпусах разьемов DB25. Такие интерфейсы работают с моим FT-990 c 1999 года.

Вакуумные переключатели В1В-1В.
Фото внешнего вида вакуумных реле (замыкателей), полезны для тех кто их не видел, или кому необходимы их размеры...

В1В-1В вид с боку,

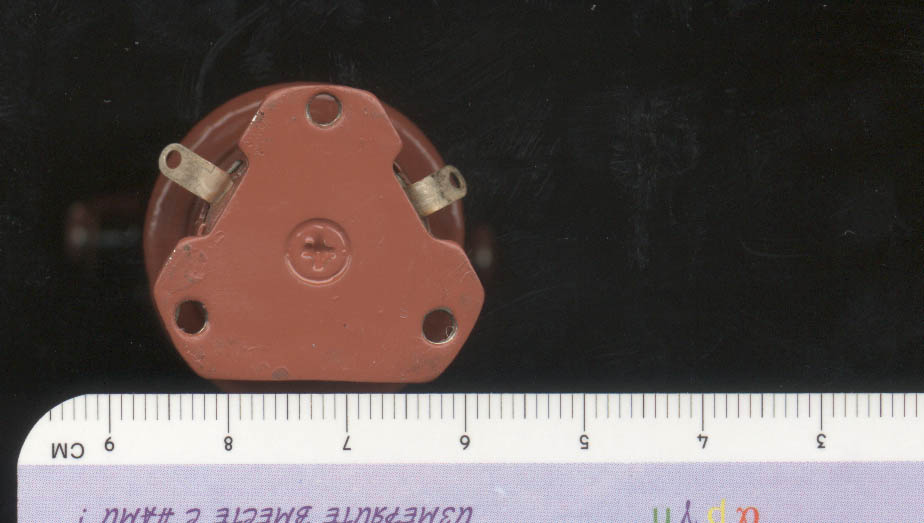

В1В-1В вид с низу.

Высокочастотные разъемы СР-50.
Сборная информация картинок внешнего вида СР-50, для того чтобы понять что же скрывается за непонятным идентификационным номером. Собиралось для поиска/покупки нужных разъемов.
справочная таблица CP-50

9-диапазонная вертикальная антенна.
Описание вертикальной антенны работающей на всех КВ дипазонах. Принцип: простой вибратор с отдельным согласованием для каждого диапазона внизу вибратора.


3-диапазонный секвенсер.
Описание 3-диапазонного секвенсера управления коммутацией реле для УКВ с автоматическим переключением диапазона.
